ơ đồ tổng thể mạch nguyên lý:( để xem được toàn bộ sơ đồ nguyên lý bạn Download tệp Video sau để xem toàn bộ sơ đồ nguyên lý,vì ko phải máy nào cũng cài Protues - Phần mềm chuyên ngành điện tử)



Bây giờ bắt đầu công việc nào:


Đầu tiên bạn chuẩn bị những nguyên liệu sau:(Nếu ai ở chợ trời thì quá tiện rồi)
- Miếng nhôm composite (mua 1 tấm 40x40)
- Máy khoan, chọn mũi khoan led 5 li dùng khoan led,và mũi khoan 0.6 li khoan lỗ chân cắm linh kiện.
- Phíp đồng
-Bàn là (dùng để là mạch)
-Máy hàn, thiếc hàn
-Bột sắt ngâm mạch, Axeton rửa mạch
-Linh kiện:+ Mua 40 led đỏ(xanh,vàng....tùy sở thích từng người) ,mua 40 con điện trở 220 Om gắn vào chân led.

+Chip AT89C51, 1 đế cắm chip 89C51, 1 thạch anh 12MHZ, 2 tụ gốm 33pF,1 tụ hóa 10uF,1 nút bấm rest, 2 điện trở 10K, 1 IC ổn áp LM 7805, 2 tụ gốm 104, bạn có thể lắp thêm 2 tụ hóa 2 bên, nhưng cũng ko cần thiết lắm,vì mạch này bạn có thể dùng nguồn sạc điện thoại cắm vào là OK.

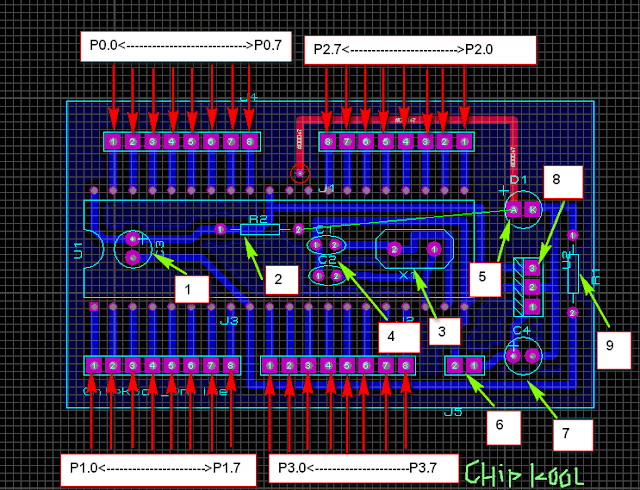

Bước 1:Đây là mạc bo chủ của chip các bạn nhìn theo chân của nó mà hàn dây nhé?

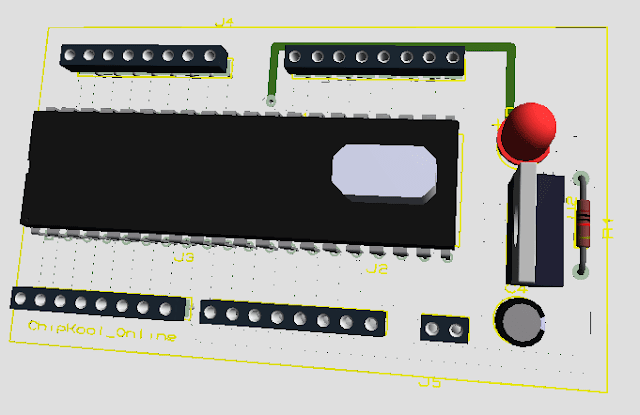

Đây là lớp Top xem ở chế độ 3D cho các bạn dễ hình dung sau khi ráp linh kiện sẽ như thế nào.

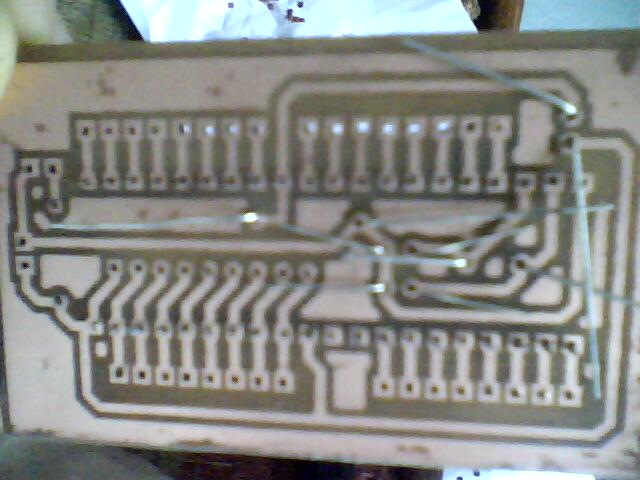

Đây là lớp dưới của board mạch các bạn chú ý các linh kiện nằm bên trong chip bạn sẽ thấy có 2 tụ gốm,1 tụ hóa(phân cực) và 1 trở 10k reset
Mạch in vẽ trong Protues bị câu 1 dây,hihi các bạn thông cảm chip làm hơi vội.


1► là tụ hóa 10uF năm bên trong chip 1 cực dương các bạn chú ý khi cắm nhé
2► trở 10k reset cắm kiểu gì cũng được
3 ►thạch anh 12MHZ cắm thoải mái
4 ►tụ gốm 33pF cắm thoải mái nhưng đúng chiều 2 con song song như trên na,ko cắm ngươc die đó,rút ra hơi mệt
5►led báo nguôn 5V
6 ►jump cắm chú ý chân âm dương để cấp nguồn cho chip na,bạn yên tâm ko die được đâu,die lộn lại,.hehehehe
7 ►tụ hóa 10uF dùng để ổn định cùng với LM7805
8► IC LM 7805 ổn đinh điện áp 5V cung cấp cho chip
9 ►điện trở 330 om hạn dòng bảo vệ led báo nguồn
xong

In kiểu này cho nó chuyên nghiệp và tiết kiêm với sinh viên


Download mạch in file pdf:

CPU big: đã bao gồm điện trở (led) gắn trên bo

CPU small: chưa có điện trở (led) trên bo

Bạn mang mạch ra quán sau đó in lên giấy A4,hoặc giấy màu, tốt nhất là giấy màu vì khi là,đường mạch bám vào phíp đồng nhanh,ko bị bong ra,rửa mạch cũng nhanh.

Sau khi bạn có mạch rồi,bạn chỉ việc cắm linh kiện sao cho đúng thôi,đầu tiên bạn cắm đế chip 89C51,sau đó cắm các linh kiện bên trong đế chip,thạch anh,điện trở,tụ gốm cắm kiểu gì cũng đươc,còn tụ hóa bạn nhìn có 1 cạnh có dấu âm chân đó là chân âm,chân còn lại là dương rôi nối với chân 31,bạn chỉ việc dò chân trên sơ đồ chip như sau:

Mạch mình vẽ thêm khối nguồn để ổn định 5V nuôi chip đề phòng chip hỏng,nếu bạn cảm thấy khó thì có thế dùng trược tiếp nguồn từ sạc điện thoại cung cấp trực tiếp cho chip,vì cục sạc nguồn cũng khá ổn định rồi,bạn chỉ việc tách chân sạc ra,tìm chân dương nối với chân 40 của chip,còn chân âm nối với chân 20.Việc tìm chân chip cũng khá đơn giản,bạn nhìn trên bề mặt chip có 1 dấu châm,đó là chân 1 bạn đếm vòng xuống ngược chiều kim đồng hồ sẽ xác định đươc chân.


sau khi xong mạch chủ,bạn tải file sau về sau đó in ra áp nó lên mảnh boxit nhôm(mảnh nhựa làm đèn quảng cáo)sau đó dùng mũi khoan 5 li khoan chính xác theo các lỗ cho đẹp.
Và bạn gắn led vào thôi,rất vừa khít,nếu còn lỏng led dùng keo 502 gắn thì ok,đến vấn đề gắn led đây?bạn nhìn vào con led có 1 bên chân bị vát 1 miếng,đó là chân catot,chân còn lại là anot,chân catot nối với chân chip như sơ đồ sau:
còn chân anot bạn hàn với điện trở nốt chung hết nó lại nối với dương nguồn 5 V.


Mạch nạp thì các bạn có thể dùng mạch sau, nạp được tất cả các dòng của 8051:

bạn kết nối với máy tính sau đó dùng phần mềm Willar để nạp



bạn có thể làm lên 1 miếng mica như này cũng được:




Một số hình ảnh làm mạch Demo trái tim:

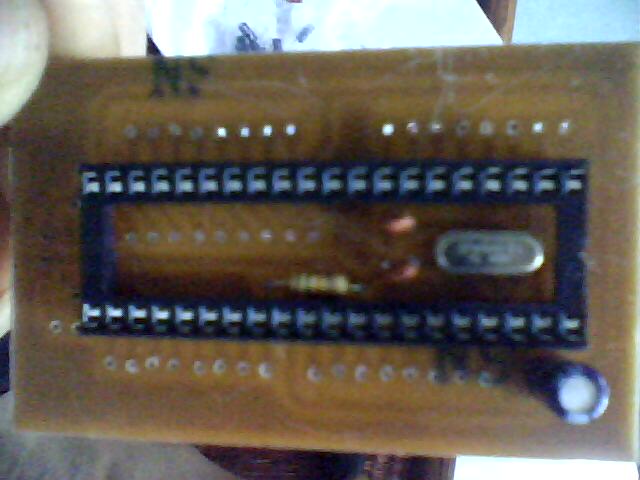

Mặt trên bo chủ Chip 89C51

Mặt dưới khi gắn linh kiện

Mặt dưới sau khi hàn xong

Mặt dưới gắn led tích cực âm(0sáng 1 tắt)dây chung là dây anode led

Mặt trên sau khi gắn led xong

Mặt dưới sau khi hàn xong

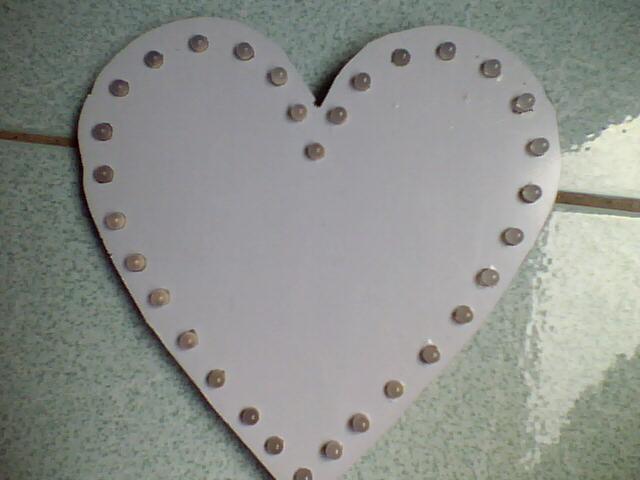

Sản phẩm:
